Dobrze zaprojektowane zbrojenie fundamentu decyduje nie tylko o nośności, ale też o tym, czy budynek po kilku sezonach nie zacznie łapać rys tam, gdzie grunt pracuje najmocniej. Równie ważne są kruszywa: od ich jakości zależy, jak zachowa się beton, jak łatwo go zagęścić i czy fundament będzie odporny na wilgoć oraz przemarzanie. W tym tekście pokazuję praktycznie, jak dobrać stal, jakie kruszywa mają sens przy fundamencie i na co patrzeć przed betonowaniem.
Najważniejsze rzeczy, które decydują o trwałości fundamentu
- Pręty główne, strzemiona i otulina muszą wynikać z projektu, a nie z przyzwyczajenia ekipy.
- W ławach fundamentowych zwykle stosuje się 4 pręty podłużne i strzemiona, ale rozstaw oraz średnice zależą od obciążeń i gruntu.
- Kruszywo do betonu fundamentowego powinno być czyste, dobrze uziarnione i dopasowane do klasy mieszanki.
- Żwir i tłuczeń przydają się nie tylko w betonie, lecz także w drenażu i opasce wokół budynku.
- Najwięcej problemów robią błędy wykonawcze: brak dystansów, zła pielęgnacja betonu i źle rozwiązane narożniki.
Kiedy fundament trzeba zbroić mocniej, a kiedy prostszy układ wystarcza
Na budowie patrzę na fundament jak na element, który ma przenieść ciężar domu na grunt i jednocześnie znieść nierówne osiadanie, drgania oraz lokalne zawilgocenie. W praktyce oznacza to, że zbrojenie nie służy do „wzmacniania betonu” w ogólnym sensie, tylko do przejmowania rozciągania i ograniczania rys tam, gdzie sam beton radzi sobie gorzej. Najczęściej dotyczy to ław, stóp, płyt i ścian fundamentowych, ale każdy z tych elementów pracuje trochę inaczej.
| Typ fundamentu | Jak pracuje | Typowe zbrojenie | Na co zwracam uwagę |
|---|---|---|---|
| Ława fundamentowa | Rozkłada obciążenie ścian na większą powierzchnię gruntu | Zwykle 4 pręty podłużne i strzemiona | Narożniki, ciągłość prętów, otulina, równe podparcie na podkładkach |
| Stopa fundamentowa | Przenosi obciążenie punktowe ze słupa | Zbrojenie siatkowe lub pręty krzyżujące się w obu kierunkach | Dokładne położenie względem osi słupa i poprawne zakotwienie |
| Płyta fundamentowa | Rozkłada obciążenia szeroko, dobrze pracuje na słabszym gruncie | Gęstsze zbrojenie w dwóch warstwach lub w układzie projektowym | Otulina, dystanse, lokalne zagęszczenie przy krawędziach i pod ścianami nośnymi |
| Ściana fundamentowa | Przenosi nacisk gruntu i obciążenia z wyższych kondygnacji | Zbrojenie pionowe i poziome zgodnie z projektem | Połączenie z ławą i poprawna izolacja przeciwwilgociowa |

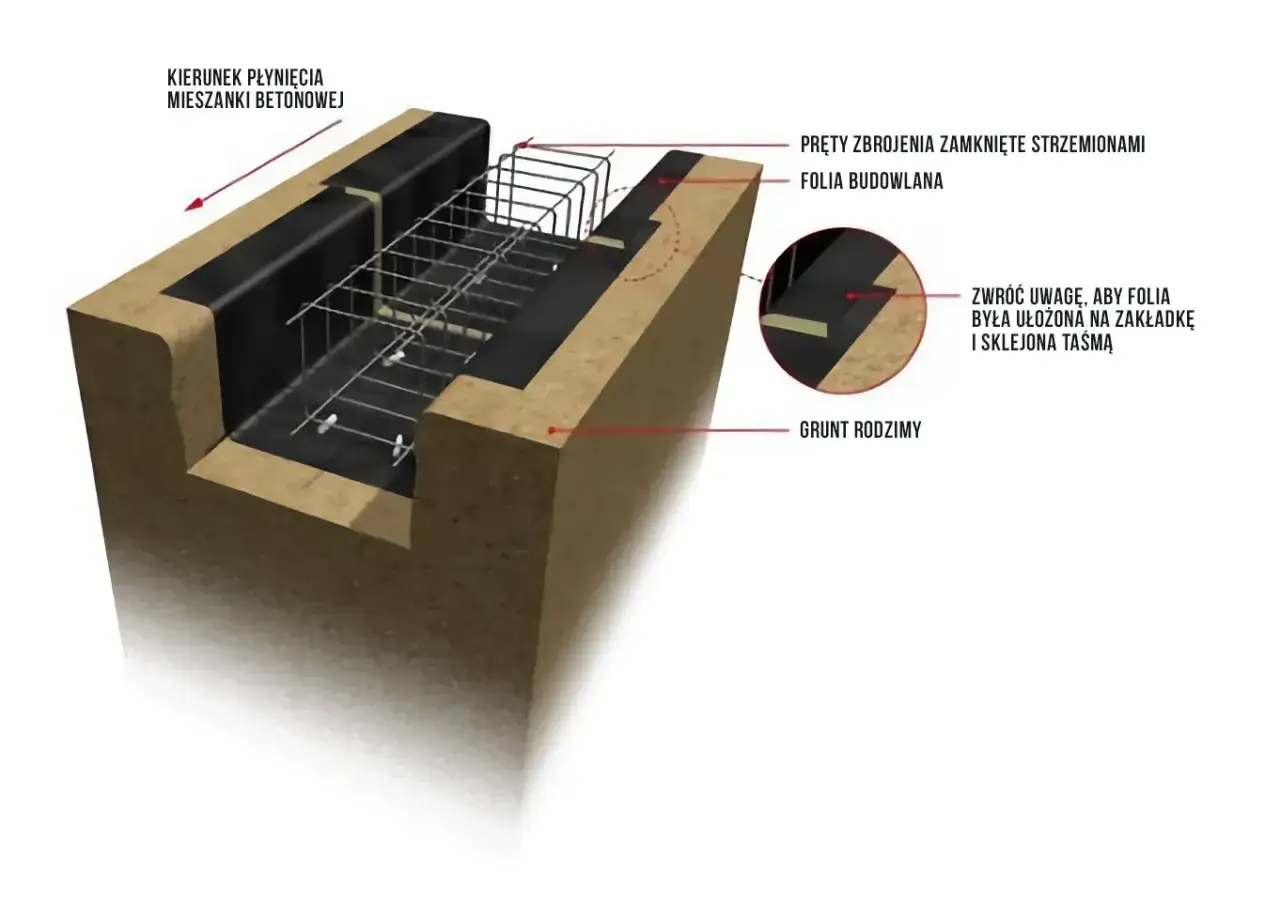

W przypadku typowej ławy pod dom jednorodzinny często spotyka się układ z prętami podłużnymi o średnicy 12-16 mm i strzemionami około 6 mm co 30-50 cm. To nie jest gotowiec do skopiowania, tylko praktyczny zakres, który trzeba odnieść do obciążeń, geotechniki i dokumentacji. Jeżeli grunt jest nierówny albo budynek ma większe obciążenia punktowe, sens ma płyta fundamentowa albo lokalne wzmocnienia, bo samo „dokładanie stali” bez obliczeń nie rozwiązuje problemu.
Od tego momentu nie wystarczy już patrzeć na stal - trzeba jeszcze dobrze dobrać kruszywo, bo ono decyduje o jakości betonu i warstw wokół fundamentu.
Jakie kruszywa pracują w fundamencie i wokół niego
Kruszywo w fundamencie robi więcej, niż wielu inwestorom się wydaje. To ono buduje „szkielet” betonu, wpływa na jego urabialność, skurcz, mrozoodporność i gęstość. Jak przypomina PIG-PIB, kruszywa naturalne mogą być łamane albo żwirowo-piaskowe, a w budownictwie wybór między nimi zależy od tego, czy liczy się przede wszystkim wytrzymałość mieszanki, łatwość zagęszczenia, czy funkcja drenażowa.
| Rodzaj kruszywa | Gdzie ma sens | Co daje | Czego unikam |
|---|---|---|---|
| Piasek budowlany | Składnik betonu i podsypki | Wypełnia pory, pomaga uzyskać urabialność | Piasku gliniastego, pylistego i z domieszką ziemi |
| Żwir naturalny | Beton konstrukcyjny, drenaż, opaska | Dobra nośność, rozsądna cena, łatwe zagęszczenie | Materiału zanieczyszczonego mułem lub iłem |
| Kruszywo łamane | Beton i warstwy podbudowy | Lepsze zazębianie ziaren i stabilność warstwy | Zbyt dużej ilości drobnych frakcji bez kontroli uziarnienia |
| Kruszywo płukane | Drenaż i opaska przy budynku | Nie zatrzymuje nadmiaru wody przy fundamentach | Mieszania z gruntem rodzimym w trakcie zasypki |
| Kruszywo z recyklingu | Warstwy pomocnicze, jeśli projekt to dopuszcza | Może obniżyć koszt materiału | Stosowania do betonu fundamentowego bez akceptacji projektanta |
W betonie fundamentowym kluczowe jest uziarnienie, czyli odpowiedni rozkład wielkości ziaren. Zbyt drobna mieszanka robi się „ciężka” w układaniu i lubi więcej wody, a to później osłabia beton. Z kolei za mało frakcji drobnych powoduje pustki między ziarnami i kłopot z zagęszczeniem. Ja najchętniej patrzę na kruszywo jak na układankę: piasek wypełnia szczeliny, a żwir lub grubsza frakcja nadają mieszance stabilność.
Jak podaje GUNB, piasek i żwir używane w takim celu są kruszywami, więc nie warto traktować ich jak „zwykłej ziemi z wykopu”. To materiał konstrukcyjny, który ma swoje wymagania i nie wybacza przypadkowego doboru.
Wokół fundamentu kruszywo ma jeszcze drugą rolę: poprawia odwodnienie. Żwir albo tłuczeń w opasce i w warstwie drenażowej ograniczają podciąganie wilgoci oraz rozbryzg wody opadowej przy ścianie. To szczególnie ważne przy domach z niższym cokołem i przy działkach, gdzie grunt długo trzyma wodę po deszczu.
Gdy materiał jest już dobrany, liczy się kolejność robót i to, czy pręty naprawdę leżą tam, gdzie przewidział projekt.

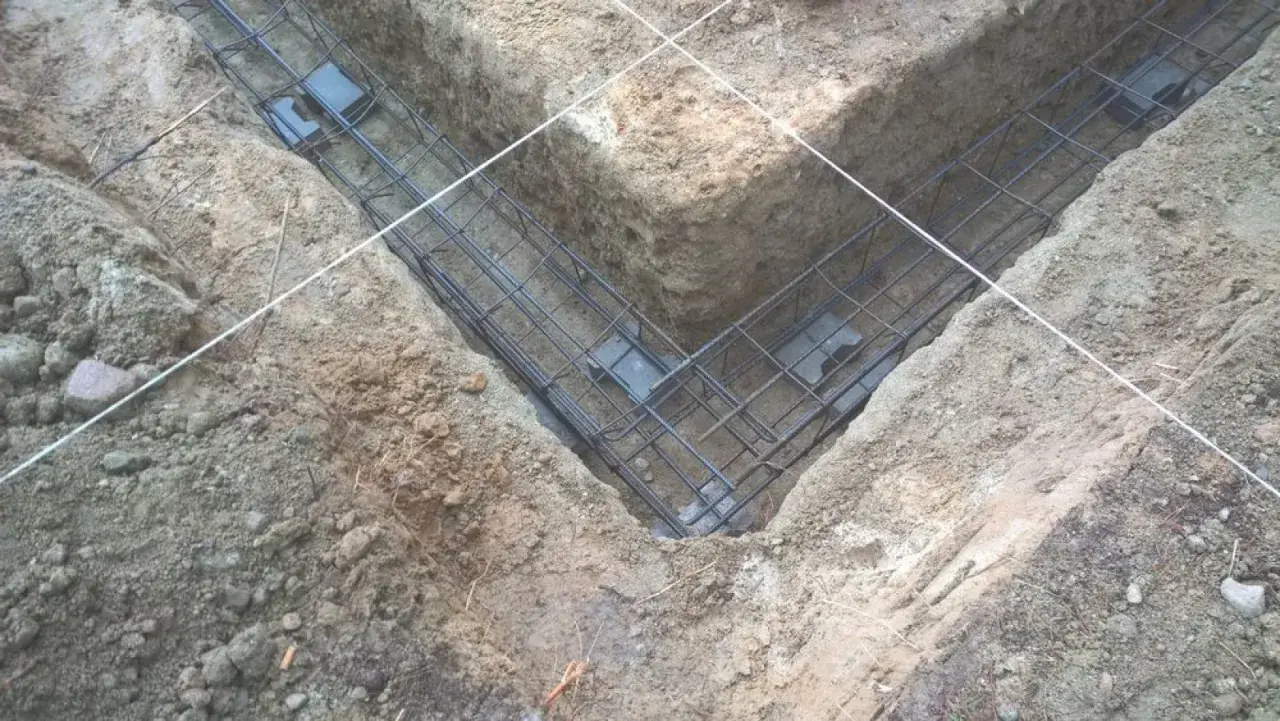

Jak wykonuje się zbrojenie ław i płyty krok po kroku
Największy błąd, jaki widzę, to przekonanie, że zbrojenie „samo się ułoży” po zalaniu betonem. Nie ułoży się. Pręty muszą być stabilnie podparte, właściwie związane i odseparowane od podłoża tak, aby otulina była zachowana na całej długości. Otulina, czyli warstwa betonu oddzielająca stal od gruntu i powietrza, chroni zbrojenie przed korozją i poprawia trwałość całego elementu.
- Sprawdzam projekt i geometrię wykopu. Bez tego łatwo pomylić oś ściany, poziom posadowienia albo wysokość ławy.
- Przygotowuję podłoże. Pod płytę fundamentową często wykonuje się podkład z chudego betonu, na przykład klasy C12/15, który daje czyste i równe podparcie dla dalszych robót.
- Układam dystanse. Dzięki nim pręty nie leżą na gruncie i nie „uciekają” podczas betonowania.
- Łączę pręty i strzemiona. Stal wiążę drutem tak, aby kosz zbrojeniowy był sztywny, ale nie przeładowany zbędnymi łączeniami.
- Dbam o narożniki i zakłady. W narożach ciągłość zbrojenia ma ogromne znaczenie, bo właśnie tam pojawiają się największe koncentracje naprężeń.
- Dodaję zbrojenie startowe, jeśli przewiduje je projekt. To ważne przy ścianach fundamentowych, słupach i kolejnych etapach konstrukcji.
- Kontroluję otulinę i poziom. Z doświadczenia wiem, że kilka minut z miarką przed betonowaniem oszczędza później wiele problemów.
- Betonuję i zagęszczam mieszankę. Wibrowanie ma usunąć puste przestrzenie, ale nie wolno nim przemieszczać zbrojenia.
- Pielęgnuję beton. Pierwszy tydzień jest szczególnie ważny, a pełną wytrzymałość projektową beton przyjmuje po 28 dniach dojrzewania.
W praktyce na budowie zwracam jeszcze uwagę na trzy rzeczy: czy pręty nie są zbyt zabrudzone błotem, czy szalunek nie ma wybrzuszeń oraz czy w narożnikach nie zrobiono „na skróty” prostych łączeń zamiast ciągłości zbrojenia. Przy fundamentach takie oszczędności wracają później jako rysy albo lokalne osłabienia, a naprawa jest już dużo trudniejsza niż poprawa przed betonowaniem.
Jeżeli chcesz zobaczyć, gdzie najczęściej pojawia się błąd wykonawczy, to właśnie na etapie wiązania i kontroli przed zalaniem betonu, nie na etapie samego mieszania.
Najczęstsze błędy z betonem i kruszywem, które psują efekt
Przy fundamentach najwięcej szkód robią błędy pozornie drobne. Pojedynczo wyglądają niegroźnie, ale razem potrafią skrócić trwałość konstrukcji o lata. Najbardziej nie lubię sytuacji, w której ktoś mówi: „to tylko fundament, tego nie widać”. Właśnie dlatego fundament musi być zrobiony starannie.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Brak dystansów pod zbrojeniem | Stal leży za nisko, traci otulinę i szybciej koroduje | Użyć podkładek i sprawdzić ich rozmieszczenie przed betonowaniem |
| Zabrudzone kruszywo | Gorsza przyczepność, większa porowatość betonu | Wybierać czysty materiał, bez ziemi, gliny i nadmiaru pyłu |
| Dosypywanie wody na budowie | Spada wytrzymałość i rośnie skurcz | Zamówić odpowiednią konsystencję mieszanki, zamiast „ratować” ją na miejscu |
| Źle rozwiązane narożniki | Pęknięcia i lokalne osłabienia w miejscach największych naprężeń | Trzymać się ciągłości zbrojenia i zakładów zgodnych z projektem |
| Za słabe zagęszczenie | Raki, puste kieszenie powietrzne, słabsza powierzchnia betonu | Wibrować mieszankę z umiarem i bez przestawiania prętów |
| Brak pielęgnacji | Beton zbyt szybko wysycha i łapie rysy skurczowe | Chronić świeży beton przed słońcem, wiatrem i zbyt szybkim wysychaniem |
| Zasypka z gruntu gliniastego przy ścianie | Woda stoi przy fundamentach i pogarsza warunki pracy izolacji | Stosować warstwę przepuszczalną, najlepiej z materiału płukanego |
Przy opasce i drenażu warto pamiętać o jeszcze jednym szczególe: materiał przepuszczalny musi być naprawdę przepuszczalny, a nie tylko „wyglądać jak żwir”. Jeżeli zmiesza się z ziemią z wykopu, bardzo szybko traci swoje właściwości. Dlatego przy zasypkach i warstwach filtracyjnych lepiej pilnować czystości materiału niż później walczyć z wilgocią przy cokole.
Po takiej liście błędów naturalnie pojawia się pytanie, jak dobrać rozwiązanie do konkretnego budynku, a nie do ogólnej teorii.
Jak dobrać rozwiązanie do domu, garażu i płyty na słabszym gruncie
Nie każdy fundament wymaga tego samego układu zbrojenia i tej samej logiki doboru kruszywa. Inaczej pracuje mały garaż, inaczej dom jednorodzinny, a jeszcze inaczej budynek na gruncie o gorszej nośności. Ja zaczynam od pytania: czy konstrukcja ma bezpiecznie rozłożyć ciężar, czy ma też zrekompensować problem z podłożem?
| Scenariusz | Co zwykle się sprawdza | Rola kruszywa | Ważna uwaga |
|---|---|---|---|
| Dom jednorodzinny na dobrym gruncie | Ławy fundamentowe z typowym zbrojeniem projektowym | Beton o dobrze dobranym uziarnieniu, czyste kruszywo do podkładu | Nie warto upraszczać narożników i otuliny, bo właśnie tu pojawiają się późniejsze rysy |
| Dom na gruncie słabszym lub niejednorodnym | Płyta fundamentowa albo wzmocnione ławy po obliczeniach | Starannie przygotowane podłoże i warstwy odsączające | Tu geotechnika jest zwykle tańsza niż naprawa osiadającego budynku |
| Garaż lub budynek gospodarczy | Prostszy układ, ale nadal z zachowaniem otuliny i zakładów | Stabilna podsypka i materiał, który nie trzyma wilgoci | „Lekki obiekt” nie oznacza, że można odpuścić jakość wykonania |
| Ściana fundamentowa z piwnicą | Zbrojenie pionowe i poziome oraz poprawne połączenie z ławą | Drenaż i opaska z materiału przepuszczalnego | Tu izolacja i odwodnienie mają równie duże znaczenie jak sama stal |
W praktyce nie szukam „najmocniejszego” wariantu, tylko najbardziej sensownego dla konkretnej działki. Czasem wystarczy poprawny układ ław i dobra mieszanka betonowa, a czasem jedynym rozsądnym wyborem jest płyta fundamentowa z lepiej rozłożonymi obciążeniami. Najgorsze, co można zrobić, to dobrać rozwiązanie na podstawie ceny samego betonu albo stali, bez spojrzenia na grunt i wodę wokół budynku.
To prowadzi już do ostatniego kroku: krótkiej kontroli przed betonowaniem, kiedy wciąż można zatrzymać problem, zamiast później go naprawiać.
Co sprawdziłbym tuż przed betonowaniem, żeby nie gasić problemów po fakcie
Na końcu patrzę już nie na teorię, tylko na detal. Fundament przegrywa nie wtedy, gdy projekt jest zły, ale często wtedy, gdy ktoś nie dopilnował kilku prostych rzeczy na budowie. Dlatego przed zamówieniem betonu robię własną kontrolę:
- Czy zbrojenie ma właściwą otulinę i nie dotyka gruntu ani deskowania?
- Czy narożniki mają ciągłość, a zakłady są wykonane zgodnie z dokumentacją?
- Czy kruszywo jest czyste, a warstwy pod fundamentem nie są rozmoknięte?
- Czy w wykopie nie stoi woda i czy podłoże nie zostało zniszczone przez deszcz?
- Czy szalunek jest stabilny i nie rozjedzie się pod naporem mieszanki?
- Czy po betonowaniu zaplanowano pielęgnację przez pierwsze dni, a nie tylko jednorazowe polewanie?
Jeżeli te punkty są dopięte, fundament ma dużo większą szansę zachować trwałość przez lata. A jeśli dokumentacja albo warunki gruntowe budzą choćby niewielką wątpliwość, lepiej zatrzymać prace na chwilę i wyjaśnić temat z projektantem niż poprawiać zbrojenie po zalaniu betonu. W fundamentach właśnie takie spokojne decyzje robią największą różnicę.
